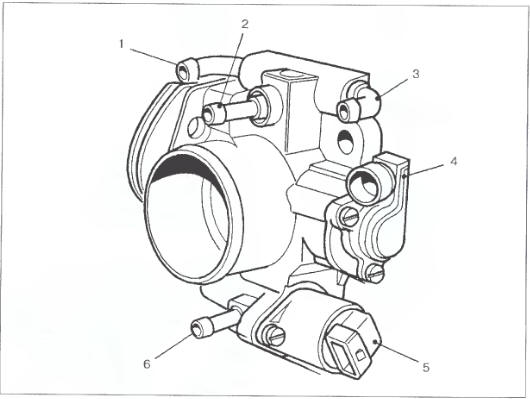

Рис. 2.50.1. Дроссельный патрубок в сборе (для наглядности патрубок повернут
на 180°):
1 - штуцер подвода охлаждающей
жидкости; 2 - штуцер системы
вентиляции картера на холостом
ходу; 3 - штуцер отвода
охлаждающей жидкости; 4 - датчик
положения дроссельной заслонки;
5 - регулятор холостого хода;
6 - штуцер продувки адсорбера.
Рис. 2.50.2. Узел дроссельного патрубка (для наглядности повернуто на 180°):
1 - впускной воздушный шланг ресивера; 2 — шланг подвода охлаждающей жидкости; 3 - шланг системы вентиляции картера; 4 — дроссельный патрубок; 5 - прокладка; 6 - ресивер; 7 - шланг отвода охлаждающей жидкости.
