Величина напряжения на клеммах
аккумуляторной батареи без нагрузки
12,5 В. При меньшем напряжении
батарею подзарядить. Расхождение
величины напряжения на контроллере
или тестере от напряжения на аккумуляторе
не более 1 вольт. Если
величина напряжения на контроллере
отличается более чем на 1 вольт,
то проверить главное реле, цепь его
управления и силовую цепь. При отсутствии
неисправности в цепи заменить
контроллер.
Неисправность «несоответствие сигнала датчика температуры охлаждающей жидкости»

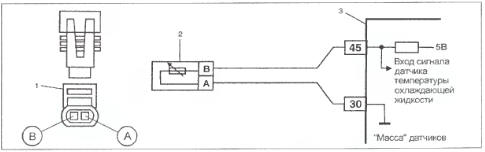

Рис. 3.3.1. Схема проверки датчика температуры охлаждающей жидкости:
1 - колодка датчика; 2 - датчик температуры охлаждающей жидкости; 3 — контроллер.
Проверка цепи включения датчика
Отсоединить колодку жгута от датчика.
Включить зажигание. Измерить вольтметром напряжение на контакте «в» относительно «массы». Напряжение должно быть около 5 В. Если напряжение ниже 4,7 В, ненадежное соединение в колодке контроллера, оборван провод или замкнут на «массу», возможно, неисправен контроллер.
Выключить зажигание, измерить сопротивление между контактом колодки датчика «А» и «массой». Величина сопротивления должна быть менее 1 Ом. Если величина сопротивления более 1 Ом, - ненадежное соединение в колодках датчика или обрыв провода.
Отсоединить колодку контроллера.
Измерить сопротивление между контактом колодки датчика «В» и контактом колодки контроллера «45».
Сопротивление должно быть менее 1 Ом. Если сопротивление больше 1 Ом, - ненадежное соединение в колодках или обрыв провода.
Измерить сопротивление между контактом колодки датчика и «массой». Величина сопротивления должна быть более 1 МОм. Если сопротивление меньше, — провод замкнут на «массу».
Проверка датчика
Измерить сопротивление датчика
при двух значениях температур охлаждающей
жидкости - на холодном двигателе
и на прогретом двигателе при температуре
охлаждающей жидкости
85...95 °С. Ориентировочные значения
величин сопротивления датчика в зависимости
от температуры приведены
в таблице:
Температура
охлаждающей жидкости, °С |
Сопротивление
датчика, Ом |
0 10 20 30 40 50 60 70 80 90 100 |
9420 5670 3520 2238 1459 973 667 467 332 241 177 |
Сопротивление датчика не должно отличаться от приведенных значений более чем на 20 %. Если сопротивление отличается, - заменить датчик. При исправной цепи и датчике заменить контроллер.
