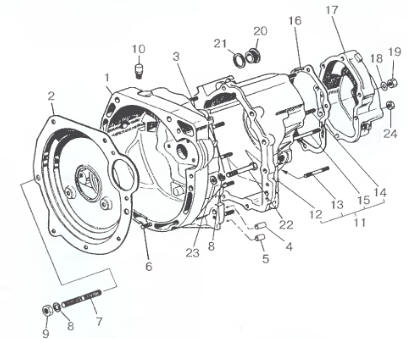

Рис. 4.2.30. Картер сцепления и коробки передач:
Рис. 4.2.30. Картер сцепления и коробки передач:
1 - картер сцепления; 2 - кожух защитный; 3, 6, 7, 13, 14, 15 - шпильки; 4, 5 - штифт; 8, 18, 23 - шайбы; 9, 19, 24 - гайки; 10 - сапун; 11 картер коробки передач в сборе; 12 - картер коробки передач; 16 прокладка; 17 - крышка задняя; 20 — пробка; 21 — прокладка; 22 - болт.
Картеры и задняя крышка не должны иметь трещин, а поверхности расточек для подшипников - износа или повреждений.
Поверхности сопряжений картеров сцепления, коробки передач и задней крышки не должны иметь повреждений.
Незначительные повреждения устранить притиркой поверхности на притирочной плите или на торце мелкого шлифовального камня диаметром 600...800 мм. При значительных повреждениях детали заменить.
Проверить чистоту отверстия подачи масла к ведомому валу в картере сцепления.
