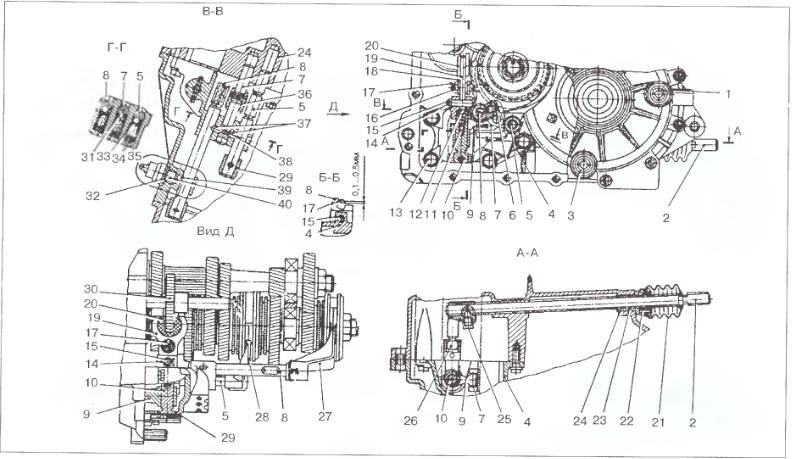

Рис 4.2.33. Механизм переключения передач:
Рис 4.2.33. Механизм переключения передач:
1 - пробка маслозаливного отверстия; 2 - вал переключения передач;
3 - пробка маслосливного отверстия; 4 — корпус механизма переключения; 5 - шток
переключения первой и второй
передач; 6 - болт стопорный вилки пятой передачи; 7 - шток вилки переключения
третьей и четвертой передач;
8 - шток вилки переключения пятой передачи и заднего хода; 9 - ползун
переключения передач; 10 - ось ползуна
переключения передач; 11, 34 - пружины фиксаторов; 12, 32 - фиксаторы; 13 -
болт; 14 - шплинт пружинный;
15 - ось вилки включения заднего хода; 16 - гайка регулировочная; 17 - винт
регулировочный; 18 - шайба;
19 - вилка переключения заднего хода; 20 — вкладыш вилки переключения заднего
хода; 21 - чехол вала
переключения передач; 22 — манжета вала переключения; 23 - втулка вала
переключения; 24 - картер сцепления;
25 - стопор поводка; 26 - поводок вала переключения; 27 - вилка переключения
пятой передачи; 28 - вилка
переключения первой и второй передач; 29 - штифт; 30 - шестерня промежуточная
заднего ход а;
31 - регулировочная прокладка; 33 — втулка фиксатора; 35 — шайба; 36 - вилка
переключения третьей и четвертой
передач; 37 - замки штоков; 38 - толкатель замков штоков; 39 - шарик; 40 -
включатель света заднего хода.
Вид Д - картер коробки передач и задняя крышка условно сняты.
