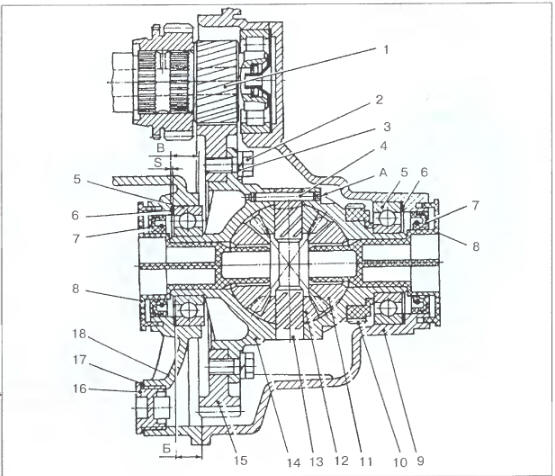

Рис. 4.2.40. Главная передача с дифференциалом:
Рис. 4.2.40. Главная передача с дифференциалом:
1 - шестерня ведущая главной передачи; 2 - болт; 3 - шайба пружинная; 4 - штифт; 5 - подшипник дифференциала шариковый; 6 - прокладка регулировочная; 7 - манжета; 8 - крышка транспортная; 9 - картер сцепления; 10 - шестерня ведущая привода спидометра; 11 - шестерня полуоси; 12 - сателлит дифференциала; 13 - ось сателлитов дифференциала; 14 — коробка дифференциала; 15 — шестерня главной передачи; 16 - пробка маслосливного отверстия; 17 - прокладка; 18 - картер коробки передач.
Рис. 4.2.41. Главная передача и дифференциал:
1 - дифференциал в сборе;
2 - манжета полуоси правая в сборе;
3 - манжета полуоси левая в сборе;
4 - шестерня ведущая; 5 -
шестерня ведущая и ведомая (комплект);
6, 7 - подшипник; 8 - шестерня
ведомая главной передачи
переднего моста; 9 - коробка дифференциала,
10 - подшипник дифференциала
переднего моста; 11 — шестерня
полуоси; 12 - сателлит
дифференциала; 13 - Ось
сателлитов дифференциала;
14 - шестерня ведущая привода
спидометра; 15 - штифт;
16 — шайба; 17 - болт крепления
ведомой шестерни; 18 — прокладка
регулировочная подшипников
дифференциала переднего моста
(0,10 мм) 19 - то же (0,15 мм);
20 - то же (0,25 мм); 21 - то же
(0,50 мм); 22 - привод спидометра в
сборе; 23 - корпус привода
спидометра; 24 - вал-шестерня
ведомая привода спидометра;
25 — кольцо; 26 — шайба;
27 - болт; 28 - шайба маслоотражательная.
