Рис. 8.5. Стартер UKF-50006:
Рис. 8.5. Стартер UKF-50006:
1 - тяговое реле, 2 - электродвигатель стартера, 3 - шестерня привода, 4 - вывод к аккумуляторной батарее, 5 - вивод обмоток тягового реле.
Стартер UKF-50006 предназначен для пуска двигателя. Технические требования на стартер по ТО 37.309.011.
Стартер включается с помощью электромагнитного тягового реле, установленного на фланце крышки стартера.
Стартер установлен с левой стороны двигателя и крепится фланцем с двумя шпильками к картеру сцепления.
Схема подключения стартера в общую схему автомобиля показана на рис. 8.6.

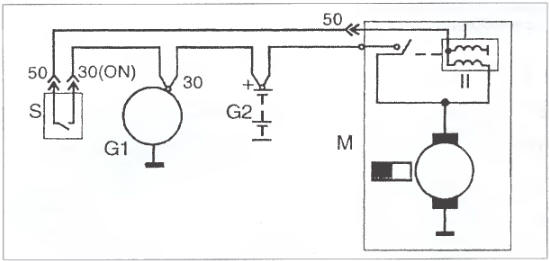

Рис. 8.6. Подключение стартера в общую схему автомобиля:
5 - выключатель зажигания; С1 - генератор; С2 - аккумуляторная батарея; М - стартер.
