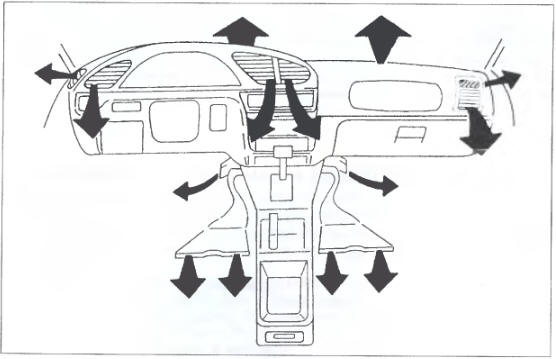

Рис. 9.15.
Система вентиляции и отопления предназначена для принудительной вентиляции салона притоком наружного воздуха, а в холодное время также для обогрева салона, ветрового стекла и стекол передних дверей теплым воздухом (рис. 9.15).
Нагревание воздуха осуществляется при его прохождении через радиатор отопителя, соединенного с системой охлаждения двигателя. Например, при наружной температуре - 1 8 °С воздух после прохождения через радиатор отопителя нагревается до 54 °С, при -4 °С - соответственно до 59 °С, при 10 °С - до 64 °С.
Увеличения притока воздуха в салон при движении автомобиля на малой скорости можно достигнуть путем включения электровентилятора, который имеет четыре скоростных режима.
Органы управления системой вентиляции и отопления скомпонованы в одном узле, который расположен посередине панели приборов (рис. 1.2).
Назначение органов управления системой вентиляции и отопления приведено на рис. 1.25.
