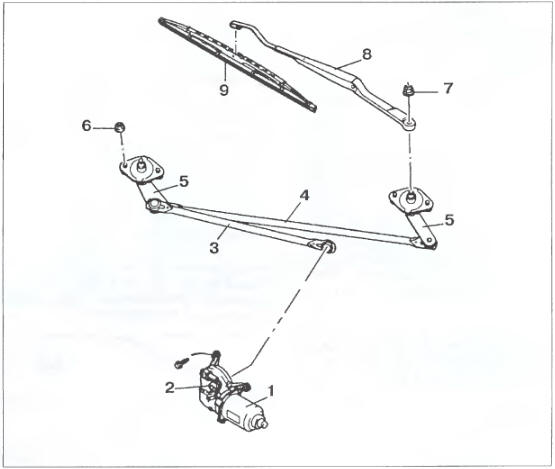

Рис. 9.32 Стеклоочиститель ветрового стекла автомобиля Sens:
Рис. 9.32 Стеклоочиститель ветрового стекла автомобиля Sens:
1 - электродвигатель; 2 - редуктор; 3, 4 - тяги; 5 - поводок; 6 - болт; 7, - гайки; 8, — рычаги; 9 — щетка;

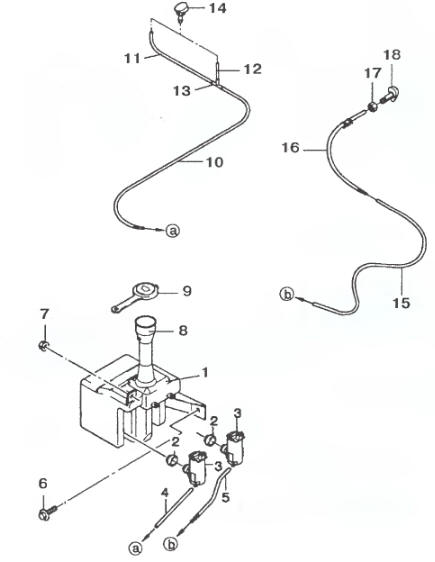

Рис. 9.33 Стеклоочиститель ветрового стекла автомобиля Sens:
1 - бачок; 2 - уплотнение; 3 — электронасос; 4, 5, 10, 12, 15, 16 — шланги; 8 - заливная горловина; 9 - крышка; 13 - тройник; 14, 18 - жиклеры-форсунки.
Стеклоочиститель (обычно щеточный) служит для очистки ветрового стекла от воды, грязи и снега. Стекло- омыватель служит для подачи струи моющей жидкости на стекло с целью облегчения работы щеток очистителя и лучшей очистки стекла.
Очиститель ветрового стекла автомобиля Sens двухщеточный. Рычаги 8 (рис. 9.32) с установленными на них щетками 9 приводятся в действие электродвигателем 1 через червячный редуктор 2, кривошипный механизм (преобразующий вращательное движение в качательное), тяги 3 и 4 и поводки 5 рычагов щеток.
Электродвигатель может работать
в трех режимах: с большой и малой
скоростью, а также прерывисто (с периодом
в 4 с). Для обеспечения автоматической
установки щеток в исходное
положение после выключения стеклоочистителя
в конструкции редуктора
предусмотрен механизм самоостанова,
обеспечивающий временную подачу
напряжения в цепь управления при
выключении очистителя.
Управление очистителем ветрового стекла осуществляется комбинированным рычагом, расположенным справа от рулевой колонки (рис. 1.16).
Смыватель ветрового стекла автомобиля
Sens состоит из бачка 1
(рис. 9.33) для моющей жидкости (в
летний период может быть использована
вода), электронасоса 3, шлангов
4, 10 - 13, тройника 13 и двух жиклеров-
распылителей 14.
Бачок установлен за брызговиком ниши переднего левого колеса. Электронасос, обеспечивающий подачу под давлением моющей жидкости по шлангам к жиклерам-распылителям, прикреплен к бачку.
Управление смывателем ветрового стекла осуществляется комбинированным рычагом, расположенным справа от рулевой колонки (рис. 1.17).
