Элементы конструкции переднего и заднего бампера, переднего крыла с брызговиком, а также их крепление к корпусу кузова представлены на рис. 9.36 - 9.38.

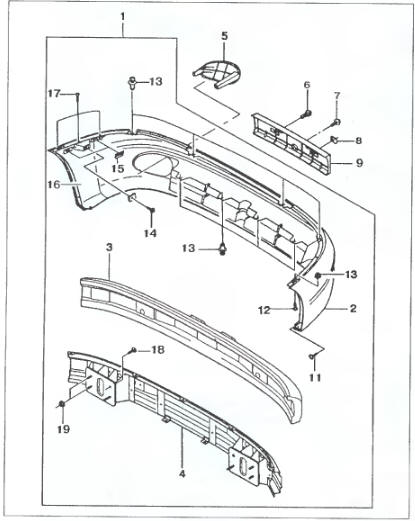

Рис. 9.36 Элементы переднего бампера и его крепления:
1 - передний бампер; 2 — панель; 3 - вставка; 4 - балка; 5 - крышка противотуманной фары; 6, 4, 18 - болты; 7, 11, 12, 17 - винты; 8, 10, 15, 19 - гайки; 9, 16 - кронштейны; 13 - фиксатор;

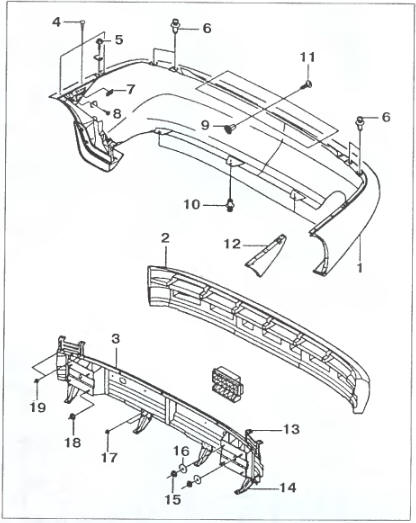

Рис. 9.37 Элементы заднего бампера и его крепления:
1 - панель; 2 - вставка; 3 - балка; 4, 11 - винты; 5, 8 - болты; 6, 10 - фиксаторы; 7, 9, 15, 18 - гайки; 12-14 - кронштейны; 16 - шайбы; 17, 19 - заклепки.
Рис. 9.38 Элементы передней части кузова:
1 - переднее крыло; 2 - брызговик моторного отсека; 3 - усилитель крыла; 4 - поддон АКБ; 5, 7, 28 - болты; 6 - опора поддона АКБ; 8, 10, 11 - кронштейны; 9 - втулка; 12, 14, 17, 21, 22, 25 - винты; 13, 18, 19, 24 - гайки; 15, 16 - уплотнения; 20 - пистон; 23 - грязезащитный щиток; 26 - фиксатор; 27, 29 - панели.
