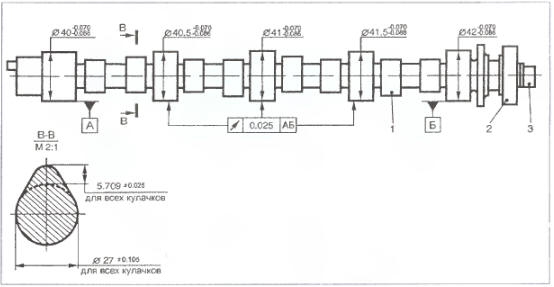

Рис. 2.9.1. Вал распределительный.
1. Снять ось коромьюел и коромысла (п. 2.8).
2. Снять ведомый шкив распределительного вала (п. 2.6.14—2.6.16).
3. Вынуть распределительный вал из головки цилиндров в сторону маховика.
Вал тщательно промыть и протереть.
4. Провести замеры профиля кулачка, шеек распределительного вала и опорных гнезд в головке цилиндров, определить зазоры и проверить биение (рис. 2.9.1). Сравнить с допустимыми (п. 2.59).
Рис. 2.9.1. Вал распределительный.
5. При износе вершин кулачков заполировать их профили.
6. Забоины и заусенцы зубчатого шкива распределительного вала тщательно зачистить и заполировать.
7. Установку распределительного вала проводить в обратной последовательности.
8. Смазать рабочую кромку манжеты,
оправку М9840-770 и шейки распределительного
вала - моторным
маслом, (рис. 2.9.2.) Установить оправку
в гнездо головки цилиндров со стороны
задней крышки головки цилиндров
и, проталкивая оправку совместно
с распределительным валом в гнезда
головки цилиндров, установить распределительный
вал в головку.

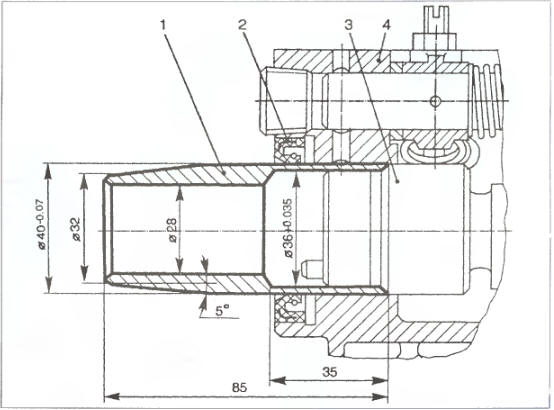

Рис. 2.9.2. Установка распределительного вала в головку цилиндров:
1 - оправка М9840-770; 2 - манжета; 3 - распределительный вал; 4 - головка цилиндров
9. Установить ось коромысел и коромысла, смазав их моторным маслом.
10. Установить заднюю крышку и
кронштейн крепления модуля зажигания
и проверить осевой разбег распределительного
вала, который должен
быть 0,1-0,5 мм.
11. Установить на распределительный вал ведомый шкив (п. 2.6.22- 2.6.24).
