Рис. 2.27.1.Проверка зазора в замке поршневого кольца:
1. Поршневые кольца тщательно очистить от нагара, липких отложений и промыть.
2. Вставить поршневое кольцо в цилиндр, протолкнуть его донышком поршня на глубину 10—12 мм. Тепловой зазор в стыке работающего кольца не должен превышать 1,00 мм (рис.
2.27.1).

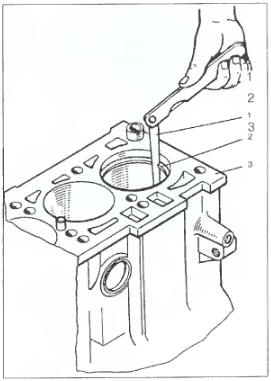

Рис. 2.27.1.Проверка зазора в замке поршневого кольца:
1 — щуп; 2 — поршневое кольцо, 3 - блок цилиндров.
3. Проверить приработку поршневого кольца по цилиндру. При наличии следов прорыва газов поршневое кольцо подлежит замене.
4. Кольца ремонтного размера устанавливаются
только на ремонтные
поршни и при ремонте цилиндров на
соответствующий размер. Перед установкой
кольца очистить от консервации
и тщательно промыть, а затем
подобрать их для каждого цилиндра.
5. Проверить зазор в стыке поршневых колец. При установке в новый цилиндр зазор должен быть в пределах 0,25—0,50 мм для компрессионных и 0,2-0,8 мм для дисков мас- лосъемных колец. При необходимости стыки колец припилить. Зазор в стыке новых компрессионных порш- невых колец, устанавливаемых в работавшие цилиндры, не должен превышать 0,60 мм.
Перед установкой поршневых колец на поршни проверить свободу перемещения поршневых колец прокатыванием кольца в канавках поршня (рис. 2.27.2).
Рис. 2.27.2. Проверка перемещения поршневого кольца в канавке поршня.
6. В нижнюю канавку устанавливаются нижний диск, многофункциональный расширитель, верхний диск мас- лосъемного кольца, а затем нижнее фосфатированное и верхнее хромированное кольца (рис. 2.27.3).
Рис. 2.27.3. Оправка для надевания на поршень поршневых колец:
1 - поршень; 2 - оправка М9840-1024.
7. Второе компрессионное кольцо в
зависимости от его исполнения устанавливается
фаской или большим
диаметром наружной (конусной) поверхности
вниз. После установки колец
смазать поршни и поршневые кольца
моторным маслом, проверить легкость
перемещения колец в канавках поршня.
8. Расставить стыки колец, как показано на рис. 2.27.4.

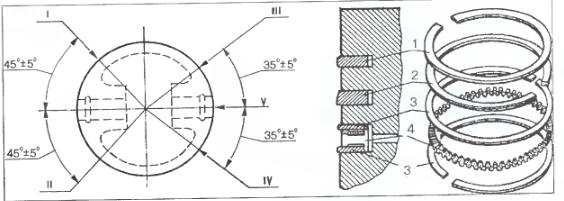

Рис. 2.27.4. Расположение поршневых колец на поршне:
1 - верхнее компрессионное кольцо; 2 - нижнее компрессионное кольцо; 3 - диски маслосъемного кольца; 4 - расширитель маслосъемного кольца.
