Рис. 2.32.5. Установка масляного насоса на носок коленчатого вала:
1. Установку проводят в обратном порядке.
2. Установить прокладку. Залить в маслоприемную полость насоса моторное масло, прокручивая ведущую шестерню насоса до полного заполнения впадин зубьев.
3. Смазать рабочую кромку передней манжеты и оправку М9840-737 моторным маслом. Надеть масляный насос на оправку.
Установить оправку на носок коленчатого вала (рис. 2.32.5).

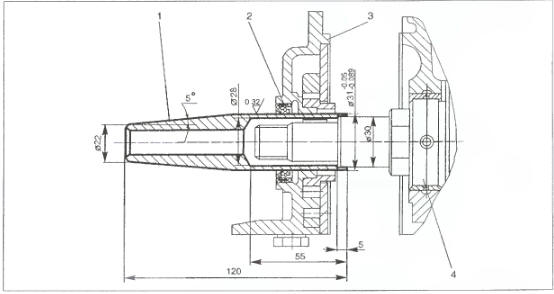

Рис. 2.32.5. Установка масляного насоса на носок коленчатого вала:
1 - оправка М9840-737; 2 - манжета; 3 - масляный насос; 4 — коленчатый вал.
4. Совместить штифты на блоке и отверстия в корпусе насоса, сдвинуть насос с оправки на шейку коленчатого вала и закрепить масляный насос на блоке.
5. Установить резиновое кольцо и закрепить маслоприемник к корпусу насоса.
6. Произвести установку шкивов привода генератора и коленчатого вала, ремней привода газораспределительного механизма и генератора (см. п. 2.7.), установку двигателя (см. п. 2.3.).
Примечание. При установке прокладок держателя манжеты и масляного насоса, «утопание» прокладок от плоскости разъема блока и масляного картера не допускается. Выступающую часть прокладок над плоскостью разъема аккуратно срезать.

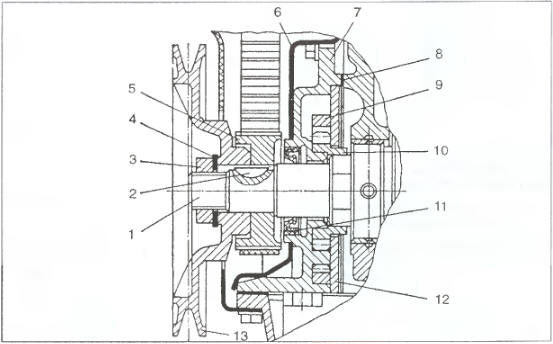

Рис. 2.32.6.Носок коленчатого вала со шкивом:
1 - вал коленчатый; 2 - шпонка сегментная; 3 - гайка М20 х 1,5; 4 - шайба; 5 - шкив ведущий коленчатого вала; 6 - внутренний кожух плоскозубчатого ремня; 7 - корпус масляного насоса; 8 - прокладка; 9, 10 - ведомая и ведущая шестерни масляного насоса; 11 - манжета; 12 - крышка масляного насоса; 13 — шкив привода генератора.
