Рис. 2.48.1. Система улавливания паров топлива:
Обеспечивает адсорбирование паров бензина активированным углем (рис. 2.48.1)

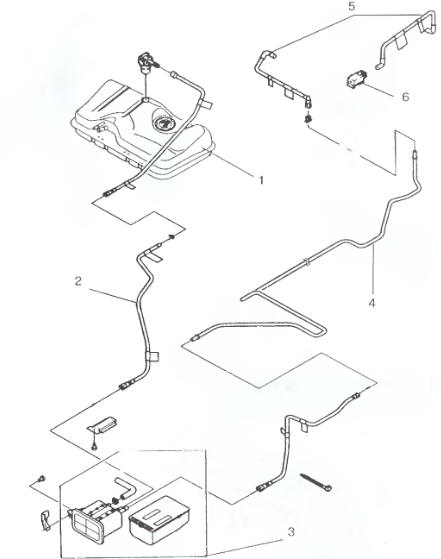

Рис. 2.48.1. Система улавливания паров топлива:
1 - топливный бак, 2 - трубопровод отбора паров топлива; 3 - емкость сброса паров топлива (адсорбер); 4 — трубопровод отвода паров топлива; 5 - трубопроводы контроля отвода паров топлива; 6 — соленоида \клапана\ сброса паров топлива.
Пары топлива из топливного бака подаются в емкость сброса паров топлива - адсорбер, в которой находятся гранулы активированного древесного угля, и удерживаются в ней, пока двигатель не работает.
Рис. 2.48.2
